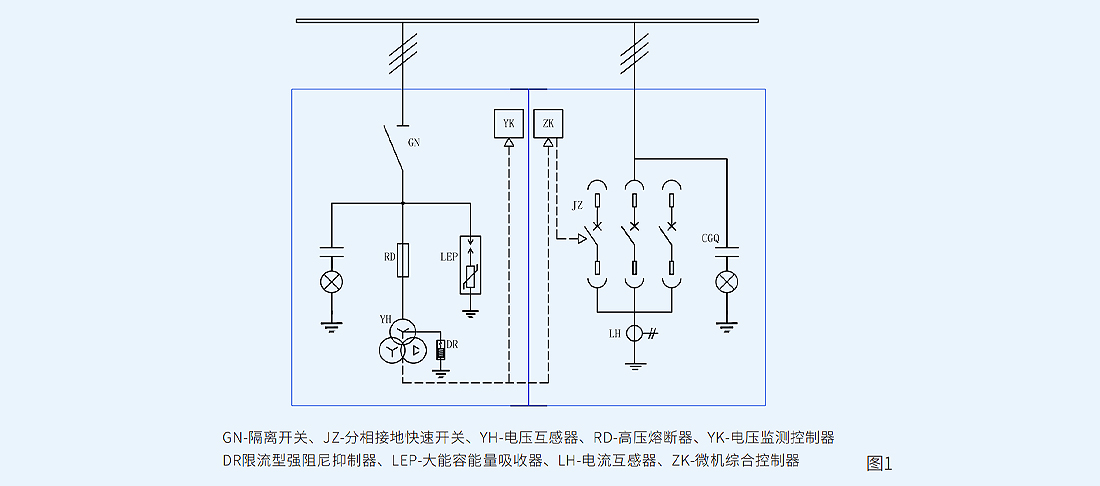

如图1所示，SHK-ZGKS型配网综合故障管控系统主要由过电压监控执行及选线柜、电压监测与谐振抑制柜组成。其中，过电压监控执行及选线柜由分相接地快速开关JZ、微机综合控制器ZK、小电流选线装置组成；电压监测与谐振抑制柜由隔离开关GN、抗饱和电压互感器YH及高压熔断器RD、大能容能量吸收器LEP、半导体自限流抑制器SIDR、电压监测控制器YK等组成。
系统正常运行时，装置面板显示系统运行电压、开口三角电压以及装置运行状态。
当系统发生电压越限（默认值为高于额定电压的130%或低于额定电压的70%），装置立即发出报警信号并输出开关量接点，面板显示故障时间、类型和各相电压。
当开口三角电压U△由低电平超过设定的高阻接地电压整定值时，表明系统发生高阻接地故障，微机综合控制器ZK立即启动中断，微机综合控制器根据PT二次输出信号Ua、Ub、Uc和线路零序电流的数据采集程序进行故障相别判别，并发出指令使接地相快速开关动作合闸，快速转移故障，保护触电人体的安全。
当系统发生单相弧光接地故障时，控制器在30ms以内控制故障相接地开关合闸，将故障相直接接地，熄灭接地电弧，并将弧光接地过电压限制在线电压的水平，控制故障的发展。
同时小电流选线模块根据电弧熄灭前后只有故障线路零序电流变化最大，而非故障线路基本不变这一重要特征（即最大增量原理），快速准确地给出故障线号。
当发生PT断线故障时，装置发出报警信号并输出开关量接点，以便用户对有可能因断线运行导致误动作的继电保护进行闭锁。
当发生铁磁谐振故障时，安装于PT中性点半导体自限流强阻尼抑制器，按照自身物理特性立即快速阻尼谐振发生，同时，电压监测控制器YK根据开口三角电压幅值和频率迅速判断出谐振类型，并立即投入自带的二次消谐器，辅助抑制PT的谐振。

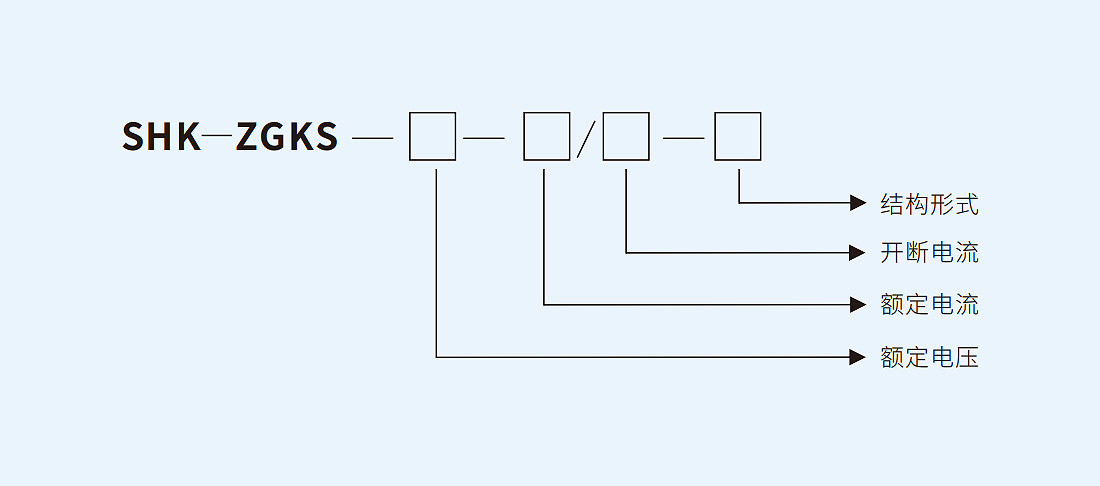

★ 型号规格
★ 技术参数
| 序号 | 参数名称 | 单位 | 技术数据 | ||||
| 1 | 额定电压 | kV | 7.2 | 12 | 24 | 40.5 | |
| 2 | 额定绝 缘水平 |
1min工频耐受电压 | 30 | 42 | 55 | 95 | |
| 雷电冲击耐受电压 | 60 | 75 | 125 | 185 | |||
| 3 | 额定短路开断电流（有效值） | kA | 31.5、40 | 25、31.5 | |||
| 4 | 额定短路关合电流（峰值） | kA | 80、100 | 63、80 | |||
| 5 | 额定短时耐受电流（有效值） | kA | 31.5、40 | 25、31.5 | |||
| 6 | 额定峰值耐受电流（峰值） | kA | 80、100 | 63、80 | |||
| 7 | 额定电流 | A | 630、1250、1600 | ||||
| 8 | 额定频率 | Hz | 50 | ||||
| 9 | 单相接地动作时间 | ms | <30 | ||||
| 10 | 异相短路跳闸时间 | ms | ≤20 | ||||
| 11 | 防护等级 | 外壳IP4X | |||||
● 适用场所
产品可装设在35kV、110kV或220kV变电站的6kV、10kV或35kV主母线上。
本产品可快速控制单相接地故障的发展，并可同时快速准确地选出故障线号，为在不间断供电的情况下进行单相接地故障的处理创造充分条件。
本产品具备电压监测、越限报警等常规综保功能，并可向外部回路输出二次电压信号，可取代常规的电压互感器柜。
● 环境条件
环境温度：-25~+50℃
海拔高度：≤2000m
空气湿度：日平均湿度≤96%、月平均湿度≤90%
地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）
周围环境：不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物
对于高海拔地区、户外场所、腐蚀性场所等运行环境恶劣的条件，订货时须明确提出，我方可根据装置的特殊运行环境，设计制造满足现场运行条件的产品。
